醫護對講系統解決方案
體系結構
系統基于局域網TCP/IP架構傳輸技術，實現病房護士站醫護終端與病房門口終端、床頭終端的雙向呼叫、對講。護士站醫護終端、值班分機、病房門口終端、床頭終端均可設置獨立IP地址，在系統平臺上進行獨立管理。
系統平臺采用B/S模式構建，Web瀏覽無需安裝控件，通過局域網遠程訪問，憑科室賬戶權限登錄系統管理平臺，能夠?qū)崿F(xiàn)對異地或區域相隔較遠的分院等分支機構的設備進行統一管理。

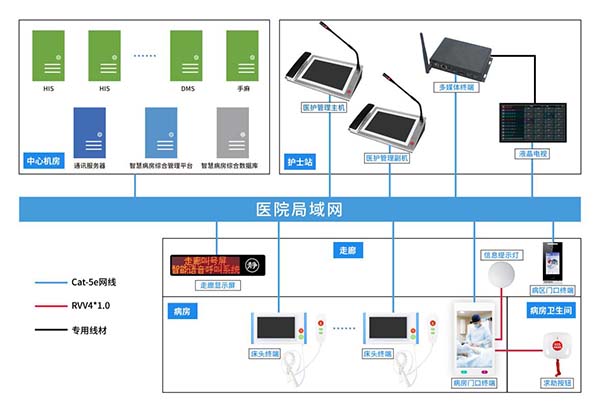

網絡結構
以太網組網
網絡組成
網絡平臺：可以是醫院的局域網絡，系統要求帶寬：中心出口10Mbps，終端節點1Mbps。圖中交換機支持2層交換即可。
智慧病房護理呼叫服務器：用于接收HIS接口服務器、醫生、護士、病房等主機、手機及穿戴設備傳來的信息，實時生成最新的醫護信息。
HIS接口服務器：是與醫院已有HIS系統進行通訊的接口機，它可以設計為雙網模式，保證HIS系統安全，一般與智慧病房護理呼叫服務器處在同一服務器。
病員信息顯示屏：用于顯示區域病房?jī)?nèi)病床相關信息，并對報警情況做出相對顏色塊提醒，同時伴隨醫護值班情況及安排等操作?？娠@示科室病房的住院人數、空閑床位數、護理等級人數、護理交接班情況、值班的醫護人員以及要事留言，完全取代傳統記事板；
醫生值守管理終端：加裝醫生端管理軟件，醫生方便查詢患者醫護狀態及發布醫護指令，安裝于醫生辦公室。
護士站管理終端：加裝護士端管理軟件，護士臺方便查詢患者醫護狀態及處理醫護指令，一個護士臺至少需安裝一個護士管理終端。
護士腕表：護士個人腕表，用于接收全部或部分特定病床的呼叫信息，且做出相對回應。
走廊信息屏：可顯示病床呼叫、緊急呼叫、輸液報警、護理增援等狀態信息。無呼叫信息時，可顯示系統時間所發布的其它信息。
病房門口呼叫終端：用于顯示病房信息、病房?jī)?nèi)病床綜合信息?？膳c門燈相連，根據病床呼叫終端報警狀態、衛生間呼叫、輸液報警器報警，門燈按相對顏色閃爍，提示報警。
病床護理呼叫終端：用于顯示病床患者信息，并對相應患者狀況做出相對提醒，可連接衛生間緊急報警器延長到床旁使用。
數據層：用于院區信息的采集、匯總。
應用層：實現數據及內容的組織、調度控制，并接受醫生、護士的交互觸發事件，生成信息顯示列表。
表現層：由網絡終端對收到的數據進行解析并生成顯示數據。
系統組成
1、IP呼叫系統可通過軟件接口與住院系統聯接，實時從住院系統中獲得病人掛號資料如姓名、就診序號、病歷號、住院房間、病床等，避免重復錄入，數據同步刷新，充分利用現有HIS系統。
2、基于住院部分布情況，我們一個區域設置一個醫護臺，對本區域內的所有病房進行信息管理；利用病員信息顯示屏在護士臺可直觀查看該區域中所有病房及醫護值班情況；病房門口呼叫終端、病床護理呼叫終端、護士站管理終端及衛生間緊急報警器、三色門燈、走廊信息屏形成信息引導，給與醫護人員病房信息提示；與此同時可配置護士腕表及APP作為隨身提醒。
3、在網絡內可隨時登陸網頁后臺，實現設備管理、醫院職工信息管理、科室病員信息管理，護理級別管理，出入院管理，語音廣播，軟件設置、故障自檢、應用升級等功能。
4、預留開放性接口能與醫院的HIS等或其他系統結合和擴充。
一個病區設病區管理中心一個（護士站），大型病區可在護士站設置多臺醫護主機，便于優質化服務及工作效率。
在病區聯網建設上，采用高品質的網絡交換機，來實現病區的數字交換、傳輸?shù)裙δ堋?br />
在傳輸材料上，遠距離連接宜采用光纖和光纖收發器進行連接，病區內部采用五類線進行傳輸。
病區出入口根據現場實際情況，每個出入口可部署一臺病區門口管理終端設備，便于探視者與護士站可視對講來確認身份。醫護人員出入通過刷卡方式通行。
功能介紹
名科IP醫護對講系統包含25個模塊，布局結構劃分為：護士站、醫生辦公室、病房走廊、病房?jī)?nèi)部，每個區域可配備完善信息化設備，包括但不限于：計算機、護理呼叫護士站管理終端、護理呼叫醫生值守終端、病員信息顯示屏、病房門口護理呼叫終端、病床護理呼叫終端、門燈、緊急呼叫按鈕、走廊信息顯示屏等等。以上，作為功能實現及管控的智慧病房護理呼叫系統須同時具備醫患人員對講呼叫、病員信息電子看板、移動接收終端、輸液監護等一系列的功能模塊，詳細功能如下：

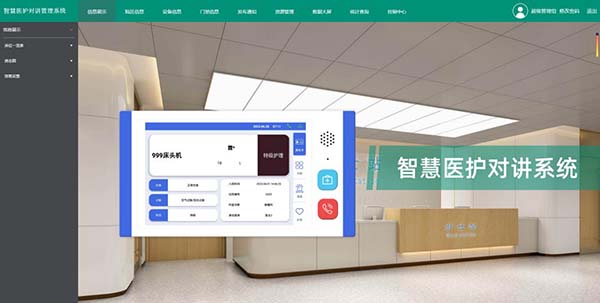

1.系統采用B/S模式構建：Web瀏覽無需安裝控件，通過互聯網遠程訪問，憑科室賬戶權限登錄系統管理平臺，能夠?qū)崿F(xiàn)對異地或區域相隔較遠的分院等分支機構的設備進行統一管理。
2.雙模對講：服務器正常連接時，床頭分機與管理機可以雙向呼叫通話對講；當服務器宕機的時候（可以拔掉網線，等幾秒鐘后），病床分機仍然可以呼叫到護士站管理機，病房門口機也可以呼叫到護士站管理機；都可以進行通話對講。
3.一呼百應：病床分機呼叫管理機時采用組呼叫，組內的所有分機共同響鈴提醒，組內任意一臺分機接聽后呼叫響鈴結束，開始通話對講。
4.呼叫組管理：呼叫組可通過業務后臺進行配增加分機、移除分機等管理，支持設備組增加和移除，業務應用更靈活，呼叫更高效。
5.動態護理定位：系統根據設備護理功能進行動態加入、移除呼叫組，加入后對應的設備支持接入呼叫實現對講，支持自動退出護理。護士進入病房時，按下病房門口機"護理"鍵，病房門口機上顯示"護理中"，門燈亮綠色，同時走廊屏顯示"XX房 護理中"。
6.未處理事件：按規則生成未處理事件，每次呼叫或者報警管理機和副機上都會生成一條未處理事件。
7.話務管理臺：管理機設置里面打開話務臺管理的設置，快速模式啟用時：管理中心界面點擊床位對應的格子，呼叫患者；話務臺下，點擊呼叫等待列表上的分機號快速接聽；選擇模式啟用時：管理機中心界面點擊床位對應的格子，查看患者信息，可選關閉或呼叫患者；話務臺下，多呼叫時，醫護人員可根據自身需要操作（接聽、知曉）選擇除當前通過外的呼叫，以及患者信息的查看；支持通過轉移和通話保持功能。
8.呼叫隊列可視化：當有多個呼叫的時候，管理機上會有呼叫的隊列顯示，可以選擇接聽；可以一邊接聽，一邊操作其他呼叫。
9.通訊錄：系統自動按科室生成內部通訊錄，告別記背枯燥的數字，找人更高效，在管理機的通訊錄界面上，可以直接點擊對應的管理機或者副機名稱，就能直接呼叫過去，接聽后通話對講;也可以根據類型來查找要呼叫的目標，比如管理機類型，移動終端類型等。
10.實時語音反饋：系統根據不同的狀態提示不同的語音，如：知曉、話務繁忙、通話保持、通話轉移、呼叫彩鈴等，讓系統更人性化。
11.呼叫轉移：
1)系統支持關機轉移，避免管理機意外斷電下呼叫呼不通；
2)系統支持分級轉移，當病床分機呼叫超時無人應答時，可自動將呼叫信息上傳到高級別管理機上，避免因繁忙而導致的呼叫無人接聽。
12.跨病區托管：可將本管理機的病床智能終端、分機托管給其它的護士站管理機管理，立即托管：直接點擊托管設置里面的托管主機，選擇好要托管到的管理機，點擊開始托管即可。自動托管：進入托管設置，打開自動托管，選擇自動托管的時間段，在托管主機中選擇要托管的管理機即可，當有床頭機呼叫的時候，被托管的管理機可以接收到呼叫的信息，可以進行通話對講。
13.呼叫對講：
病人可通過床頭終端呼叫護士站醫護終端、移動終端及病房門口終端，呼叫時，護士站醫護終端、移動終端及病房門口終端可同步顯示呼叫信息，可接聽并雙向?qū)χv。呼叫類型分普通呼叫、增援呼叫、換藥提醒等；
病區門口機呼叫護士站醫護終端，實現單向視頻通話，請求護士站開啟病區大門；
病房門口終端可呼叫護士站醫護終端，實現雙向?qū)χv；
移動終端可呼叫護士站醫護終端、床頭終端、病房門口終端、移動終端；
護士站醫護終端可直接呼叫床頭終端、病房門口終端、移動終端，實現雙向?qū)χv。
14.多路通話：系統支持多路通話同時進行，不存在占線狀態，相互之間通話不受干擾。
15.求救報警：支持病房衛生間、公共衛生間求救報警，衛生間的病人發生緊急情況時，可拉緊急按鈕的拉繩發出報警信號，便于護士及時處理；
16.信息發布：系統支持手動、自動、定時信息發布，且支持全區、分區、單設備、文本、圖片信息發布。
1)手動發布，在護士工作站，手動將床頭卡信息和門口信息分別發送到床病床分機和病房門口機上；
2)自動發布，與HIS系統聯網，系統自動將HIS系統傳過來的數據發送到病床分機和病房門口機上。
17.公共廣播：支持實時、定時廣播，可自定義廣播，分區、音樂庫、定時廣播管理，不限制分區、音樂庫、定時廣播數量，根據實際需求靈活管理。廣播支持本地音樂庫MP3、喊話、外部音源。
18.數、模系統無縫對接：同一臺護士站管理機可同時管理模擬病床分機和數字病床分機，可實現雙向呼叫、雙向?qū)χv。
19.支持與HIS系統對接：系統通過數據內網與醫院的HIS系統聯用，護士站管理機可讀取、調用HIS病人最新數據，顯示到護士站管理機、病房門口機、病床分機及護士站液晶顯示屏等設備上，并能手動錄入或修改病人信息。
20.支持護理級別：可設置高級、特護、普通三種護理級別或自定義護理級別。病床分機設置護理等級、計量、禁食、隔離等護理標識，隨護士站管理機醫囑記錄自動變換顏色。
21.系統能實現全院呼叫信息集中管理：采用集中式數據管理，方便數據備份、維護以及數據的安全管理。
22.支持遠程設置升級：可通過系統軟件對一臺或多臺病床分機進行遠程軟件設置及升級。
23.支持錄音錄像：管理機可對通話過程錄音錄像（本機SD卡錄音錄像），并能查詢播放、儲存、上傳至服務器。
24.支持病員一覽表：可顯示每路病床分機的病人信息，并支持接入病員一覽表顯示。
25.支持同步顯示：病床分機呼叫，管理機、走廊顯示屏可同步顯示呼叫信息。
26.語音播報：病床分機呼叫，可語音播報"XX號床 呼叫"。
27.在線檢測：可實時檢測病區門口機的在線狀態，方便調試、檢修和維護。
28.聯網信息要求：護士站編號、床號、房號、病案號、病人名稱、性別、年齡、主任醫生、病房組長、主管醫生、護理級別、飲食方式、費用類別、病情、陪護、入廁方式、計量方式、隔離情況、過敏情況、診斷信息、是否加床等。

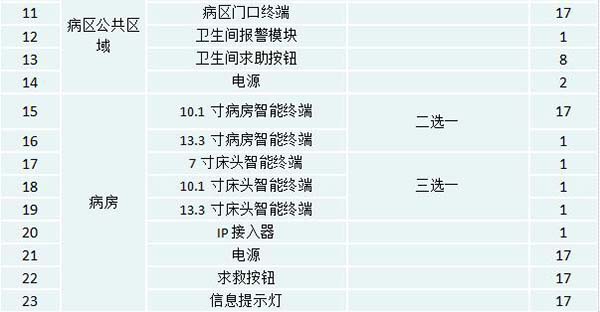

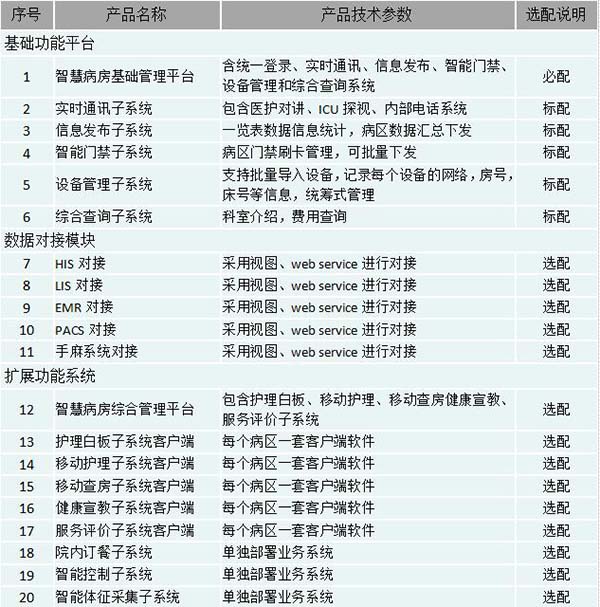

清單組成
標準病區50張床位/17個病房為配置樣本
終端設備部署方案
1網絡連接方式
有線網絡
支持有線網絡的終端設備包含：護士站醫護終端、護士站智能看板、電子門牌、電子床頭卡、走廊顯示屏。有線網絡多為老院區無無線信號覆蓋方案，網絡要求如下：
2部署實施條件
網絡要求
網絡帶寬：層間交換機需要千兆級別
以一棟樓有20層，平均每層接50個終端為例來計算。每個終端對看電視要求的速率400kBps，計算得知需要帶寬：20*50*400kBps=400MBps，因此得知峰值占用帶寬為400MBps*8=3200Mb?，F(xiàn)在醫院架設樓間網絡使用的交換機均為萬兆交換機，在峰值情況下占交換機帶寬的30%，在平時使用時會占用更少。
網絡IP規劃分配
需要給服務器分配一個醫院內網固定IP地址以便接入醫院網絡；
需要醫院預留一個網段給終端分配IP；
以上兩點分配的IP都要求能夠跟醫院HIS服務器進行正常通訊。
外網要求
版本更新及床旁支付功能需要訪問外網，因此需要給服務器開通外網權限，暫開端口為3309、8080。后有業務需求再行協商。
